Burza z piorunami często ujawnia słabości starej instalacji elektrycznej i uziemienia podczas planowanej modernizacji domu lub siedziby firmy. Przepięcia uszkadzają sprzęt elektroniczny, a brak skutecznego odprowadzenia ładunku piorunowego zwiększa ryzyko pożaru. Połączenie prac modernizacyjnych z budową instalacji odgromowej pozwala uniknąć tych zagrożeń i uzyskać spójny system ochrony.

Zbieranie niezbędnych danych o budynku

Ustalenie zakresu prac wymaga zebrania informacji o powierzchni użytkowej, wysokości obiektu, pokryciu dachu oraz istniejących instalacjach. Znaczenie mają także dane o układzie zasilania i podłączonych urządzeniach elektronicznych. Norma PN-EN 62305-2 wymaga analizy ryzyka piorunowego, która uwzględnia gęstość wyładowań w regionie oraz powierzchnię ekwiwalentną budynku. Na tej podstawie dobiera się klasę ochrony LPS od I do IV i weryfikuje potrzebę montażu ograniczników przepięć.

Decyzja o zakresie modernizacji

Pełna przebudowa instalacji staje się konieczna, gdy w ścianach pracują przewody aluminiowe, brakuje przewodu ochronnego PE lub układ zasilania to przestarzały TN-C. Modernizacja obejmuje wtedy przejście na układ TN-C-S oraz dodanie wyłączników różnicowoprądowych 30 mA i ochronników przepięciowych. Jeśli instalacja spełnia podstawowe wymagania, wystarczy uzupełnić brakujące elementy ochronne. Sprowadza się to zazwyczaj do wykonania uziomu otokowego oraz instalacji ograniczników SPD typu 1.

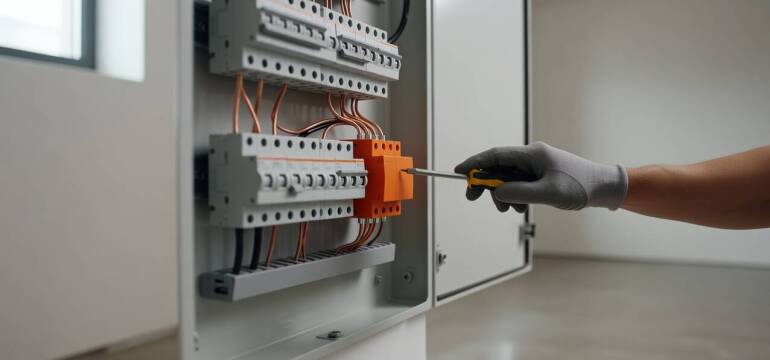

Integracja przewodów i rozdzielnic

Prowadzenie przewodów odgromowych łączy się z główną szyną wyrównawczą, co zapewnia prawidłową ekwipotencjalizację. Ograniczniki przepięć typu 1 trafiają na wejście zasilania, a kolejne stopnie zabezpieczeń chronią rozdzielnice obwodowe. System uziemienia odgromowego łączy się z uziemieniem roboczym, zachowując odpowiednie odstępy separacyjne zgodnie z normą PN-EN 62305-3. Zbudowany w ten sposób układ minimalizuje ryzyko przeskoku iskrowego i skutecznie rozprasza prąd piorunowy.

Firma el-mont w Środzie Wielkopolskiej od 2005 roku zajmuje się wykonywaniem instalacji elektrycznych oraz odgromowych na terenie całego województwa. Praktyka przedsiębiorstwa obejmuje współpracę z zakładem energetycznym i operatorami telekomunikacyjnymi, co ułatwia prowadzenie modernizacji i uzgadnianie przyłączy. Działalność uzupełniają instalacje światłowodowe, systemy monitoringu wizyjnego CCTV, zabezpieczenia przeciwpożarowe, a także montaż domofonów i kontroli dostępu. Połączenie różnych technologii w ramach jednego projektu upraszcza późniejsze zarządzanie obiektem.

Oględziny i pomiary przed odbiorem

Oddanie instalacji do użytkowania poprzedzają oględziny połączeń, pomiary impedancji pętli zwarcia oraz sprawdzenie ciągłości przewodów ochronnych. Pomiary obejmują także weryfikację czasu zadziałania wyłączników różnicowoprądowych. Uzyskane wyniki trafiają do protokołu pomiarowego, potwierdzającego zachowanie norm PN-EN 62305 i PN-HD 60364. Wartość rezystancji uziomu na poziomie poniżej 10 Ω stanowi zalecenie dla ochrony odgromowej, natomiast próg rezystancji izolacji powyżej 0,5 MΩ dotyczy tylko wybranych obwodów niskiego napięcia.

Znaczenie odpowiedniej kolejności prac

O jakości i trwałości całego systemu decyduje utrzymanie właściwej kolejności działań instalacyjnych. Wymaga to przeprowadzenia dokładnej diagnozy istniejącego stanu technicznego, sporządzenia projektu, a następnie weryfikacji pomiarowej tuż przed finalnym odbiorem. Takie podejście zapewnia skuteczną ochronę przed wyładowaniami atmosferycznymi i pozwala bezpiecznie eksploatować odnowioną infrastrukturę elektryczną budynku.
