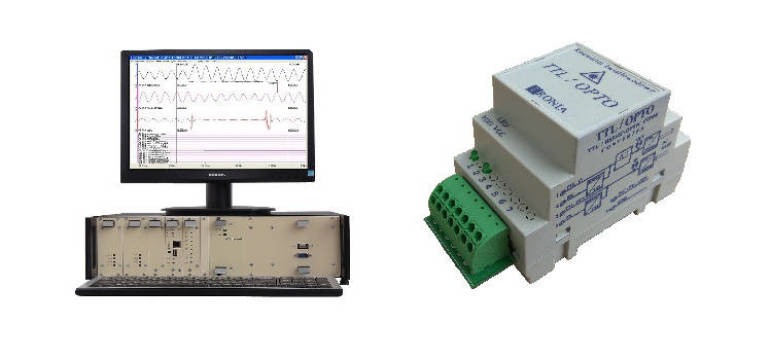

System Rejestracji Zakłóceń Elektrycznych SZARM
Rozwiązywane problemy
- Analizowanie i dokumentowanie zakłóceń i awarii (wykresy z wieloma opcjami, prezentacje dynamiczne („film”), trajektorie, wykresy fazowe i wiele innych)
- Kontrolowanie rozruchu urządzeń, obciążenia faz, lokalizowanie zakłóceń, itp.
- Analiza jakości energii: FFT, składowe symetryczne, moce bierne i czynne, przesunięcia fazowe, szybkość zmian sygnału, stabilność częstotliwości i wiele innych
- Jednoczesne rejestrowanie sygnałów w systemach oddalonych nawet o kilka kilometrów
- Rejestrowanie przebiegów czasowych
- Praca autonomiczna, bez dostępu do Internetu (odporność na wirusy i inne próby ataków)
Wybrane parametry wersji szafowej:
- Rejestrowane sygnały: napięcie, natężenie prądu, 4-20mA z czujników, sygnały dwustanowe
- Tory pomiarowe przenoszą zarówno sygnały AC jak i DC
- Izolacja między źródłem sygnału a rejestratorem: przynajmniej 3kVDC
- Rozdzielczość: 16 bitów
- Rejestrowane przetężenie: 20xIn, przepięcie: 2xUn
- Typ czujnika: rezystancyjny
- Częstotliwość próbkowania: 0.01 – 100 000 próbek na sekundę (harmoniczne do 1000-ej)
- Max czas rejestracji 1 sygnału: ponad 150 s przy 100 kS/s
- Liczba wejść: maks. 16 modułów po 8 wejść analogowych i 16 dwustanowych w każdym
- Liczba wyjść: 8 wyjść dwustanowych (opcja) na moduł (zamiast 8 wejść dwustanowych)
- Pamięć rejestracji: 32 MB na moduł
- Interfejs z koncentratorem: RS232, Ethernet (odbieranie rejestracji)
- Synchronizacja czasu: GPS lub inne źródło czasu
- Systemy rozproszone: jednoczesne wyzwalanie rejestracji we wszystkich rejestratorach
- Odbieranie rejestracji z koncentratora: pendrive, RS232, DVD, Ethernet (przesyłanie do serwera)
- Hasła dostępu, zdalne zarządzanie, praca bezobsługowa
- Wersje przenośne i stacjonarne (szafowe)
Konwerter światłowodowy TTL/OPTO
Rozwiązywane problemy
- Przesyłanie pojedynczych impulsów, dowolnych paczek impulsów, lub przebiegów prostokątnych TTL o zmiennej częstotliwości (np. z czujników)
- Wydłużenie zasięgu interfejsu RS232C z kilku metrów do kilkudziesięciu km
- Przesyłanie informacji w środowisku o silnych zakłóceniach elektromagnetycznych
- Przesyłanie komunikatów GPS (np. informacji o czasie) do oddalonych urządzeń
- Synchronizowanie urządzeń lub procesów krótkimi, pojedynczymi impulsami
- Zdalne sterowanie urządzeń impulsami TTL lub poleceniami przesyłanymi łączem RS232
Wybrane parametry
- Typ światłowodów: SM, 9/125um, 1310nm, złącza SC
- Wyjście TTL typu totem pole lub open collector (do 30V, 40mA)
- Długość impulsu w zakresie 500ns … 15ms
- Praca full duplex (oddzielne tory nadawania i odbierania)
- Szybkość transmisji RS232C: 100bps … 300kbps
- Zasilanie: 7 … 35 VDC, pobór mocy: 0.3W
- Obudowa z polistyrenu, z uchwytem do mocowania na listwie montażowej TS35
